شماتیک schematic | Xiaomi MI4 LTE – cancro – رایگان

در ادامه به دانلود ۳ تا شماتیک در قالب pdf باکیفیت عالی برای گوشی Xiaomi MI4 LTE -cancro خواهیم پرداخت و این آثار به رایگان برای تعمیرکاران تلفن همراه ارائه میگردد.

شماتیک چیست؟

طرح‌واره یا شماتیک، نموداری برای نمایش عناصر یک سامانه است که به جای استفاده از تصاویر واقعی، با استفاده از نمادهای کلی ترسیم می‌شود. در طرح‌واره معمولاً کلیهٔ جزئیاتی که لازم نیست همراه طرح‌واره بیایند، حذف می‌شوند و گاهی عناصری غیرواقعی برای کمک به فهم بهتر استفاده می‌شود.

برای مثال در یک نقشهٔ مترو که برای راهنمایی مسافران در نظر گرفته شده، ممکن است ایستگاه‌ها را با یک نقطه نمایش دهند.

با وجود اینکه این نقطه شباهتی به ایستگاه واقعی ندارد، اما اطلاعات را بدون درهم‌ریختگی‌های دیداری به بیننده انتقال می‌دهد.

طرح‌وارهٔ یک فرایند شیمیایی از نماد برای نمایش لوله‌کشی‌ها، شیرها، ظروف و دیگر اجزای سامانه استفاده می‌کند تا مسیرهای ارتباطی را مشخص‌تر و جزئیات فیزیکی را محدود کند.

در یک نمودار مداری الکترونیکی، چیدمان نمادها ممکن است با چیدمان مدار فیزیکی متفاوت باشد. در طرح‌واره، نمادها به گونه‌ای آرایش می‌یابند که درکشان برای نویسنده آسان‌تر باشد.

شبه‌طرح‌واره، عناصر طرح‌واره را که کاملاً انتزاعی هستند با عناصری که تا حد ممکن واقعی هستند، ترکیب می‌کند. چنین طرحی سازشی بین یک نمودار کاملاً انتزاعی (مانند طرح‌وارهٔ متروی واشنگتن) و یک نمایش منحصراً واقعی است (مانند نمای هوایی واشنگتن).

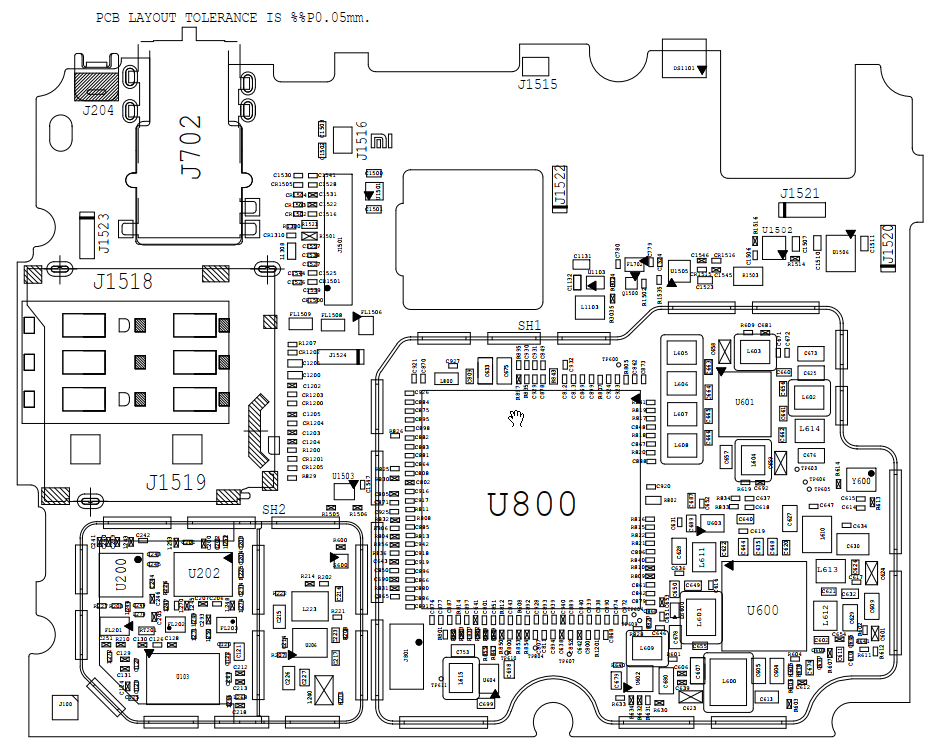

دانلود شماتیک schematic | Xiaomi MI4 LTE – cancro – رایگان

Qualcomm MSM8974AC Snapdragon 801 (28 nm)

دانلود فول اکتیو بهترین برنامه حذف رمز گوشی بدون پاک شدن اطلاعات

در این محصول برای تعمیرکاران سخت افزار تلفن همراه شماتیک رایگان گوشی Xiaomi MI4 LTE – cancro ارائه میگردد که داخل فایل میتوانید به ۲ الی ۴ PDF با کیفیت عالی دسترسی پیدا کنید
