کیت شارژ Gplus Q10 – ساب بورد – آنبورد Gplus Q10

توضیحات

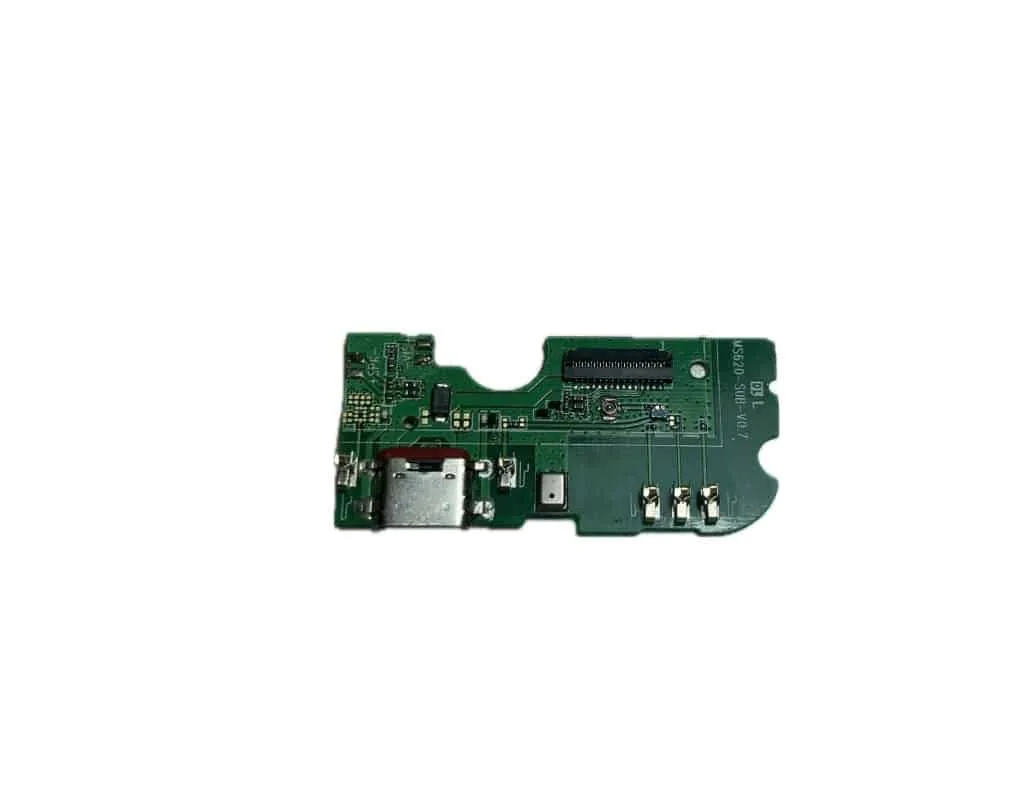

کیت شارژ Gplus Q10 – ساب بورد – آنبورد Gplus Q10 ساب برد گوشی جی پلاس مدل کیو 10 – sub board Gplus Q10 ساب برد اورجینال گوشی جی پلاس مدل کیو ده که معمولا در مشکل عدم شارژ شدن گوشی فقط تعویض قطعه ساب برد اصلی مشکل را حل میکند.

کیت شارژ گوشی یا برد شارژ (Charging Board) یکی از بخش‌های مهم سخت‌افزاری در گوشی‌های هوشمند است که وظیفه‌ی انتقال برق از شارژر به باتری را بر عهده دارد. این قطعه معمولاً در قسمت پایین گوشی قرار دارد و شامل چندین جزء الکترونیکی است.

اجزای اصلی برد شارژ گوشی

1. درگاه شارژ (USB Type-C, Micro-USB, Lightning)

   • نقطه‌ی ورودی برق از کابل شارژر به گوشی است.
   • خرابی این بخش باعث قطع و وصل شدن شارژ یا عدم اتصال شارژر می‌شود.

2. مدار کنترل و تنظیم ولتاژ (IC شارژ)

   • ولتاژ و شدت جریان ورودی را کنترل کرده و آن را برای باتری مناسب می‌کند.
   • در برابر نوسانات برق از گوشی محافظت می‌کند.

3. میکروفون و فلت شارژ

   • در بسیاری از گوشی‌ها، برد شارژ شامل میکروفون نیز هست که برای مکالمه و ضبط صدا استفاده می‌شود.
   • فلت شارژ یک کابل نازک است که برد شارژ را به برد اصلی متصل می‌کند.

4. مدارهای محافظتی و فیوزها

   • از ورود ولتاژ نامناسب جلوگیری کرده و از آسیب‌دیدگی گوشی جلوگیری می‌کنند.

علائم خرابی کیت شارژ گوشی کیت شارژ Gplus Q10 – ساب بورد – آنبورد Gplus Q10

🔴 گوشی شارژ نمی‌شود یا به سختی شارژ می‌شود.
🔴 کابل شارژ به درستی متصل نمی‌شود (لق شدن درگاه).
🔴 هنگام اتصال شارژر، گوشی داغ می‌شود.
🔴 باتری دیر شارژ شده یا سریع تخلیه می‌شود.
🔴 مشکل در مکالمه یا ضبط صدا (در صورت وجود میکروفون روی برد شارژ).

روش‌های تعمیر یا تعویض برد شارژ

✔ تمیز کردن درگاه شارژ (با مسواک نرم یا هوای فشرده).
✔ تعویض فلت شارژ (در صورت خرابی اتصال بین برد شارژ و مادربرد).
✔ تعویض سوکت شارژ (در صورت لق شدن یا خرابی درگاه).
✔ تعویض کامل برد شارژ (در مواردی که مدارها و آی‌سی‌ها دچار مشکل شده باشند).

برد شارژ معمولاً در گوشی‌های اقتصادی به صورت جداگانه قابل تعویض است، اما در مدل‌های پرچمدار و جدید، ممکن است روی برد اصلی (Mainboard) لحیم شده باشد که تعمیر آن دشوارتر است.
